视频分析配置

7.1 缺省注释和分析配置

ONVIF Device Manager具有默认注释和分析设置，并准备好与任何设备一起使用。可以通过双击注释模块默认注释-Annotation Module Default Annotation和分析模块默认分析-Analytics Module Default Analytics来查看设置。

要修改分析模块，请单击分析模块默认分析-Analytics Module Default Analytics，然后修改-Modify。

有关详细说明，请参阅以下章节：

7.1.1 深度校正

校准允许将视频中的对象大小与它们的实际大小联系起来。ONVIF Device Manager支持两种类型的校准。

高度校正

这种校准类型需要指定以下参数：

• 摄像机矩阵格式
• 焦距，毫米
• 标记真实高度

在分析部分--Analytics打开深度校准--Depth calibration选项卡。

选择高度标记--Height Marker校准类型。

选择视频中的对象，该对象在其不同的部分（例如，围栏）具有相同的高度。从地面测量高度是很重要的。

将两个标记设置在同一高度的物体上（参阅图片）。标记高度可以通过拖动它的上下点（光标假定为垂直箭头的形式）来改变。

要移动标记，用鼠标左键拖动它到必要的位置。

填写必要的字段：从下拉列表中选择矩阵格式，指定与标记相关的真实物体的焦距和高度。

通过单击Apply保存设置。

2D 校正

2D校准不需要指定矩阵格式和相机焦距。对于这种校准类型，需要指定视频中显示的与相机不同距离的真实对象的高度和宽度(mm)。最简单的方法是通过人的照片进行校准。

选择2D标记--2D-marker。

该人站在背景中的相机视图内。第一个2D标记应该这样定位：垂直方向对应于人的高度，水平方向对应于他所占据的空间。

第一个2D标记保持在相同的位置。该人在摄像机视图中移动到前景，并位于相同位置。将第二个标记与第一个相同。

填充像真实物体的宽度和高度（mm）的参数。

通过单击Apply保存设置。

7.1.2 篡改检测器设置

转到分析--Analytics部分中的篡改检测器--Tampering detectors选项卡。

检查需要自动通知的情况。

• 摄像机重定向
• 摄像机遮挡
• 图像太暗
• 图像太模糊
• 图像太亮
• 图像太吵

通过单击Apply保存设置。

7.1.3 对象跟踪配置

指定应用对象跟踪的区域。为此，用鼠标左键拖动它的拐角来移动红色矩形的边。

为了创建额外的角落，双击任何一个矩形边在任何地方。按住鼠标左键，将新点移动到必要位置，直到形成新多边形角为止。以相同的方式创建其他多边形角。

定位多边形，使其边界对应于跟踪区域。

检查使能对象跟踪器--Enable object tracker使其他参数可编辑。

通过移动滑块设置必要的对比灵敏度--Contrast sensitivity。这个值表示一个对象应该是如何对比的，以便在回溯中被检测出来。例如，在高对比度敏感度下，深色衣服中的PESON更可能被检测到暗背景。

通过移动滑块，设置位移灵敏度--Displacement sensitivity。它表示一个人或一辆车在视频中应该检测到的距离作为一个运动物体。在高位移灵敏度下，短距离足以检测。

视频分析可以被配置为仅跟踪在某个方向上移动的物体。为此，在左边的八角图形中选择你需要的方向。选定的方向在鼠标点击后变为灰色。

要同时选择所有的方向，请使用“全部”--All按钮。没有--None按钮取消一切。

若要保存设置，请单击Apply。

7.1.4 防震器设置

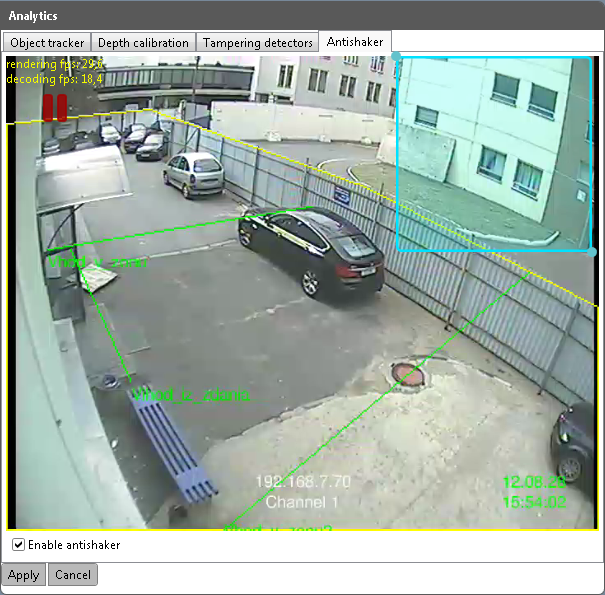

在Antishaker选项里开启Antishaker。

在视频中，选择A区的典型场景的氟元素对车辆的相机应该稳定（路、柱、栅栏）。这，控股的移动鼠标左键，蓝色的rectangle角点，直到它是减少到一个小型的必要。

一些运动元素，比如车辆和大的摇动的树可能显现在Antihaker区。强烈建议将这些元素排除掉，这样视频会更稳定。

通过单击Apply保存设置。

7.2 注释设置

在“可用模块”--Available modules部分中的Analytics选项卡中选择批注模块默认注释--Annotation Module Default Annotation，然后单击“修改”--Modify。

在注释窗口中选择要显示在视频中的元素。

• 注释移动字幕
• 注释速度
• 注释时间戳
• 注释系统信息
• 注释频道名称
• 注释跟踪
• 注释用户区域
• 注释规则
• 注释校准结果

通过单击Apply保存设置。

7.3 配置文本格式的分析

除了所描述的配置分析和注释的方法之外，应用程序还提供了使用禁用的视频插件进行配置的替代方法。

这种方法用于在某些制造商的设备上配置分析，如Axis，或者在需要配置视频插件中不存在的参数的情况下。

若要启用这种配置，请在应用程序设置--Application settings中取消选中启用PUGIN--Enable pugins。

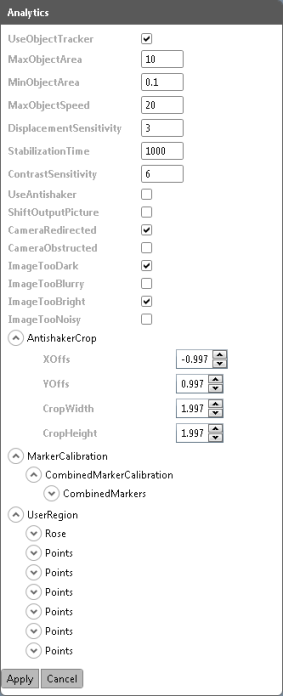

转到所选频道的分析--Analytics选项卡。

检查必要的选项并在相关字段中设置精确的数值。

当视频插件被禁用时，注释--Annotation和规则--Rules以相同的方式配置。

7.4 附加视频分析设置

除了手动或文本格式的配置外，应用程序通过包含程序代码的文件支持分析配置。

强烈建议在受过专门培训的人员的帮助下执行这种类型的配置，因为不正确的参数更改会损坏系统。

转到网页--Web page并选择视频分析--Video analytics选项卡。

单击“下载”下载扩展参数部分中每个通道的源文件。文件将被保存到硬盘。

按需要编辑文件并保存更改。

单击相关频道上的浏览--Browse，并从硬盘中选择经过编辑的文件。单击Apply。状态将从默认--Default更改为更改--Changed。

若要删除系统中编辑的文件并还原默认设置，请单击“删除”--Delete。
